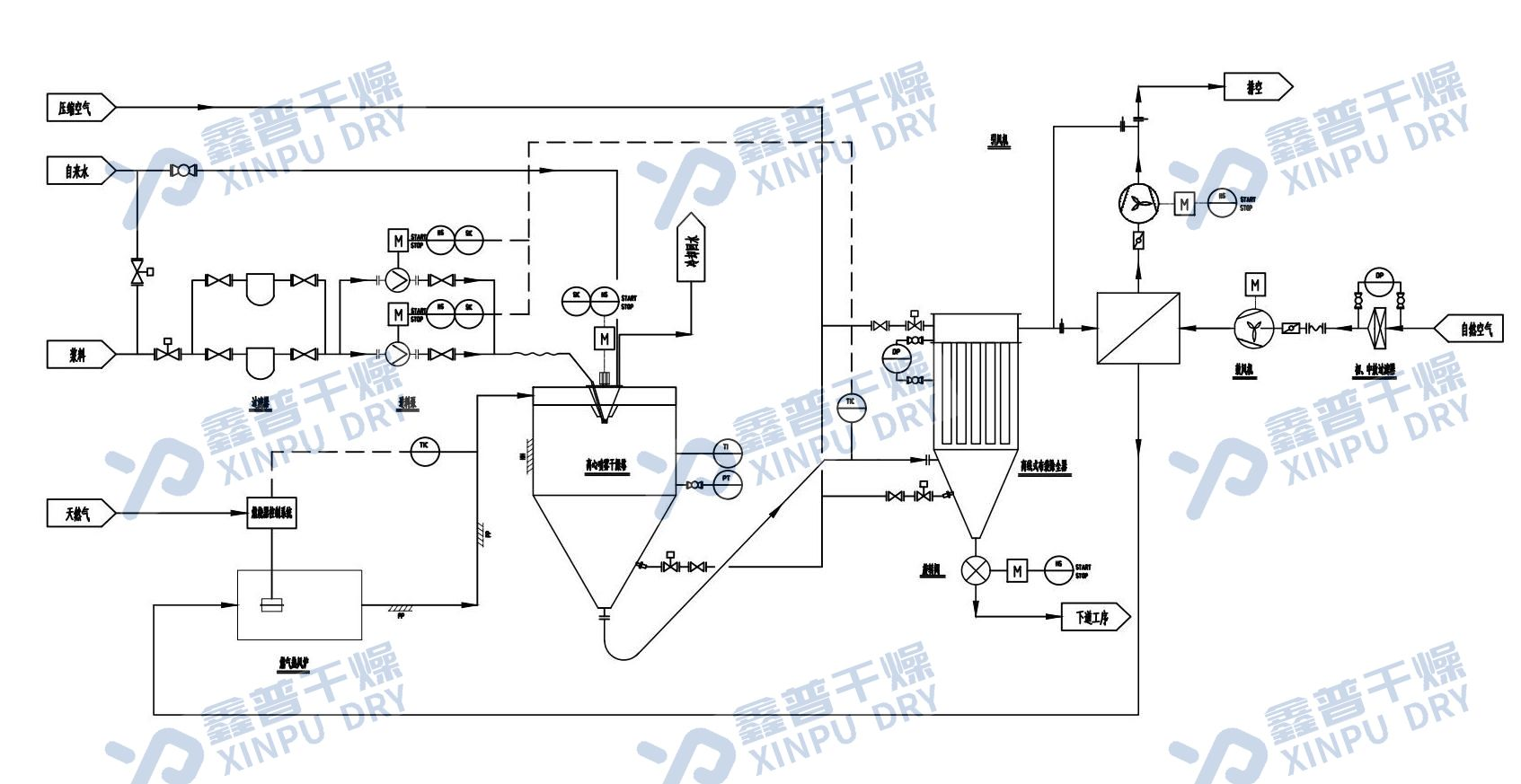

工艺流程图

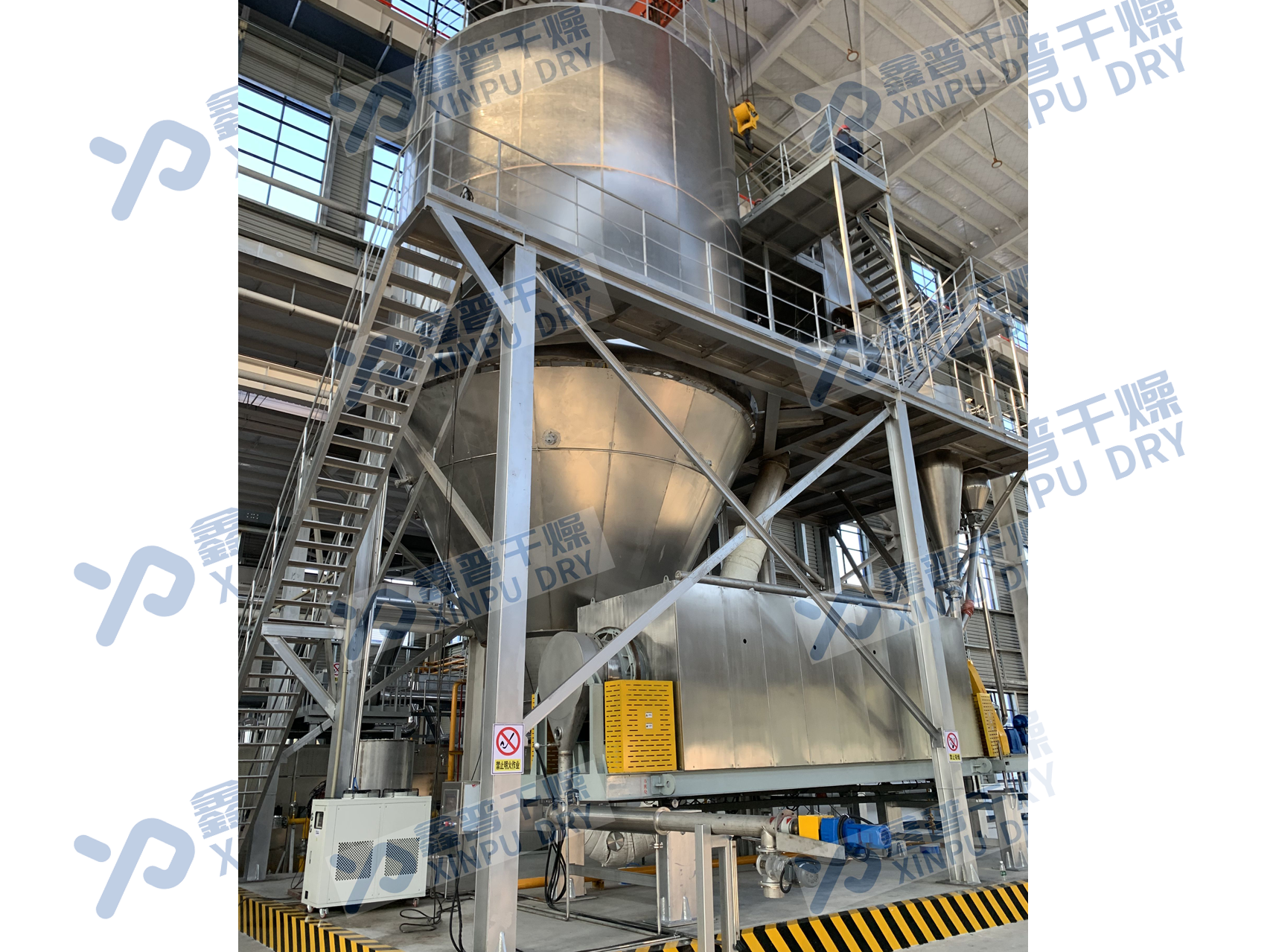

概述 DESCRIPTIONS
◎喷雾干燥法是系统化技术应用于物料干燥的一种方法。该法生产设备简单,流程易于实现,能将溶液、乳浊液快速干燥成粉状或颗粒状制品,可省去蒸发和洗涤工序,提高产品生产效率,节约成本, 实现大规模生产。
◎喷雾干燥法在锂电池材料制备领域已得到较广泛的应用。通过这几年对不同的正负极材料(磷酸铁锂、碳酸锂等)的喷雾干燥测试, 加上用户不断的提出的新要求,并且吸收国外新的技术,使w66利来国际·(中国区)官方网站能够选择和优化工艺设计,以能效高和成本低的方式生产出高品质的电池材料。
原理 PRINCIPLE
◎空气经过滤和加热,进入干燥器顶部空气分配器,热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器,(旋转) 喷雾成极细微的雾状液珠,与热空气并流接触在极短的时间内可干燥为成品。成品连续地由干燥塔底部和气固分离器中输出,废气由引风机排空。
特点 FEATURES
◎干燥速度快,料液经雾化后表面积大大增加,在热风气流中,瞬间就可蒸发95%~98%的水份,完成干燥时间仅需数秒种,特别适用于热敏性物料的干燥。
◎产品具有良好的均匀度、流动性和溶解性,产品纯度高,质量好。
◎生产过程简化,操作控制方便。对于湿含量40~60%(特殊物料可达90%)的液体能一次干燥成粉粒产品,干燥后不需粉碎和筛选,减少生产工序,提高产品纯度。对产品粒径,松密度,水份,在一定范围内可通过改变操作条件进行调整,控制和管理都很方。
应用 APPLICATION
适用于磷酸铁锂、钛酸锂等液体状、浆状电池材料。
重点技术说明 TECHNICAL PARAMETERS
◎原料罐、清水罐、换向阀组合,可以根据物料的特性定时切 换使用和清洗,使沉淀物得到及时处理,确保系统连续、正常生产。
◎供料泵采用变频控制平稳供料,与干燥塔排风温度联锁,保证产品水分要求。
◎高速离心式雾化器可根据电池材料的特性,选择转速。 采用独特的迷宫式密封结构,避免发生润滑油渗漏现象。同时设置水冷却装置保护雾化器正常工作,保障雾化器长时间连续运行。
◎冷空气经过初中效空气过滤器处理后加热,加热后再经过耐高温空气过滤器处理进入干燥室,保证干燥介质的洁净度,以防污染产品。
◎针对电池材料特性,采用特殊的热风分配器,该分配器为我公司吸收国外喷雾塔结构精华后自行改良设计。它的特点是热风靠特殊分布结构均匀进入干燥塔内,防止出现扰流和乱流,同高压雾化的液滴成均匀充分接触,不容易产生接触死角,提高物料干燥环境一致性。
◎干燥室采用镜面不锈钢板材,焊缝处理采用氩气保护焊接, 焊接面做高精度镜面抛光处理(内表面光洁度 Ra ≤ 0.8),确保工作面光滑平整,无清洗死角,具有优良的耐腐蚀性能。同时, 干燥塔设有快开式清洗口,便于拆装、清洗,完全符合电池材料生产规范要求。严格计算出雾化器雾化角度,并将干燥室直径做合理的放大,以防止物料在预干燥过程中发生粘壁现象;调整 了干燥室下料锥体的锥度,夹角调整至 50°并设置气动振打器 , 充分考虑物料在下料时的顺畅。
◎整个干燥过程中,为了保证产品的纯度,产品尽可能少与金属材料接触,流程应简短,干燥塔底部不出料,电池材料的密度偏大,而为了保证物料不分级,并流畅地将产品输送至布袋除尘器,在干燥塔底部拐弯处专门设导流器保证物料不沉积,并在拐弯处设快开清洗孔。
◎由于排风温度较高,布袋除尘器设置可靠的冷风系统, 防止布袋超温,同时避免结露。在排风温度不能有效降 低时,开启旁路系统,使高温烟气直接由旁路系统流出 除尘器以保证滤布的安全。旁路系统采用温度自动控制 并具有防止积灰影响阀门关闭不严或打不开的技术措施。
◎为了保证产品质量的稳定,系统采用连锁互锁程序控制方式。确保系统的正常运行参数不受人为和外界因素的影响,并采用优良的工控配置确保设备运行的高可靠性。
技术参数 TECHNICAL PARAMETERS
型号 | 5 | 10 | 15 | 20 | 25 | 50 | 100 | 150 | 200 | 500 | 800 | 1000 | 2000 | 3000 | 4500 | 6500 |
入口温度(°C) | 140~350 自控 | |||||||||||||||
出口温度(°C) | 80~90 | |||||||||||||||
喷雾形式 | 高速离心雾化器( 机械传动或无极变频调速可供选择 ) | |||||||||||||||
水份蒸发量(kg/h) | 5 | 10 | 15 | 20 | 25 | 50 | 100 | 150 | 200 | 500 | 800 | 1000 | 2000 | 3000 | 4500 | 6500 |
雾化器转速 | 25000 | 24000 | 22000 | 21500 | 18000 | 16000 | 12000-13000 | 11000-12000 | ||||||||
雾化盘直径(rpm) | 50 | 80 | 120 | 180-210 | 根据工艺要求 | |||||||||||
电加热大功率(kw) | 12 | 24 | 36 | 45 | 45 | 63 | 81 | 99 | ||||||||
干粉回收率(%) | ≥ 95 | |||||||||||||||
占地长度(m) | 1.6 | 2.7 | 3.0 | 3.5 | 4 | 4.5 | 5.2 | 7 | 7.5 | 12.5 | 13.5 | 14.5 | 根据工艺流程、场地条件及用户要求确定 | |||
占地宽度(m) | 1.1 | 1.5 | 1.8 | 2.0 | 2.7 | 2.8 | 3.5 | 5.5 | 6 | 8 | 12 | 14 | ||||
塔体高度(m) | 1.75 | 3.0 | 3.5 | 4.0 | 4.5 | 5.5 | 6.7 | 7.2 | 8 | 10 | 11 | 15 | ||||
喷头吊装高度(m) | 2.5 | 3.2 |
